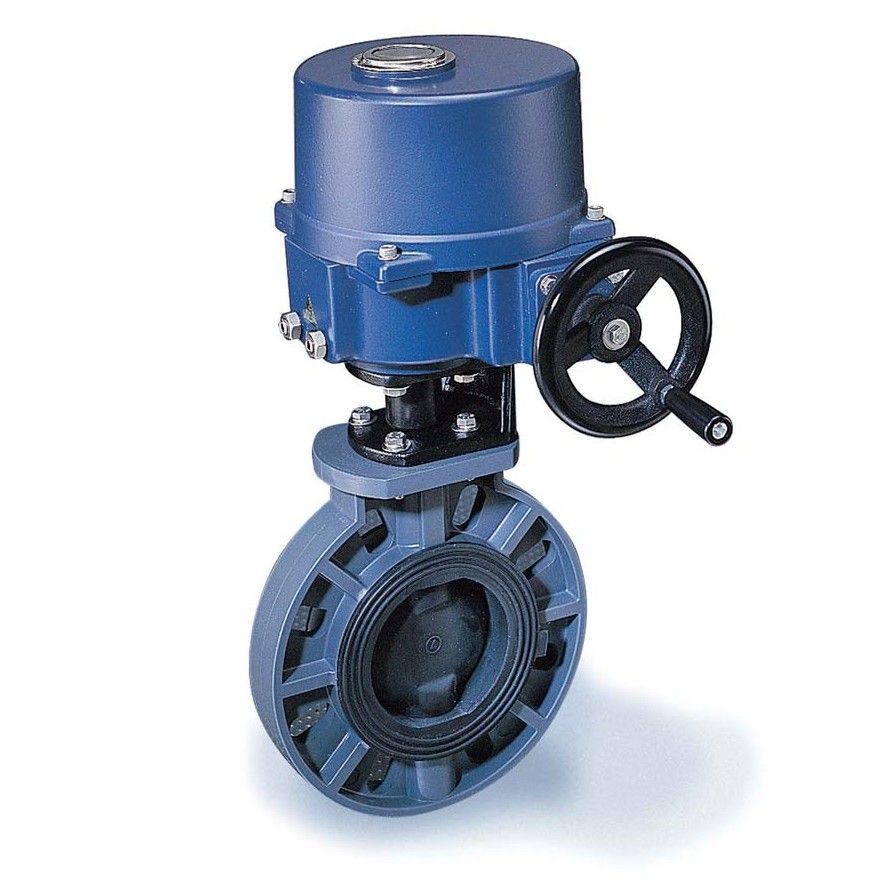

產品名稱: VP-840 電動式蝶閥




描述:

  • 工作壓力： 2"~10" 150 PSI,
    　 12" 100PSI,
    　 14", 16" 86PSI,
    　 18" 72PSI,
    　 20"~24" 51PSI
    @73.4℉(23℃)
    (標準中心柱材質SUS 410+熱處理，亦可選用SUS 304/316材質)
  • 蝶片開啟角度可經由位址顯示器取得
  • 操作電壓：AC 單相 110 / 220V
    三相 220 / 380 / 460V
  • 電動換手動操作時，不須離合器及煞車即可操作

    • 特性:
    不建議用壓縮空氣或氣體來做測試, 輸送或貯存

規格:
型號 尺寸 規格 材質 墊座 O環 蝶片 接口
VP-840 2"~24" ANSI,JIS,DIN PVC EPDM,FPM EPDM,FPM PP Flanged
VP-841 2"~24" ANSI,JIS,DIN CPVC EPDM,FPM EPDM,FPM CPVC Flanged
VP-843 2"~24" ANSI,JIS,DIN PVDF EPDM,FPM EPDM,FPM PVDF Flanged
VP-844 2"~24" ANSI,JIS,DIN PP EPDM,FPM EPDM,FPM PP Flanged


NO. PART MATERIAL Q'TY
1 本體(BODY) UPVC,CPVC,PP,PVDF 1
2 閥門(DISC) UPVC,CPVC,PP,PVDF 1
3 墊座(SEAT SEAL) EPDM,FPM 1
4 中心柱(STEM) SUS 1
5 中心O環(STEM O-RING) EPDM,FPM 2
6 閥門O環(DISC O-RING) EPDM,FPM 2
7 連接頭(COUPLING) SUS 1
8 固定架(MOUNTING PAD) SUS 1
9 電動箱(ELECTRIC ACTIATPR) ALUMINUM ALLOY ENCLOSURE 1
10 定位銷(PIN) SUS 1



SIZE 2"
(50mm)		 2-1/2"
(65mm)		 3"
(80mm)		 4"
(100mm)		 5"
(125mm)		 6"
(150mm)		 8"
(200mm)		 10"
(250mm)		 12"
(300mm)		 14"
(350mm)		 16"
(400mm)		 18"
(450mm)		 20"
(500mm)		 24"
(600mm)
JIS ØD1 120 140 150 175 210 240 290 355 400 445 510 565 620 730
n-Øe 4-19 4-19 8-19 8-19 8-23 8-23 12-23 12-25 16-25 16-25 16-27 20-27 20-27 24-33
ANSI ØD1 121 140 152 191 216 241 299 362 432 476 540 578 635 750
n-Øe 4-19 4-19 4-19 8-19 8-23 8-23 8-23 12-25 12-25 12-29 16-29 16-32 20-32 20-35
DIN ØD1 125 145 160 180 210 240 295 350 400 460 515 565 620 725
n-Øe 4-18 4-18 8-18 8-18 8-18 8-22 8-22 12-22 12-22 16-23 16-26 20-27 20-27 20-30
ØD 165.5 185 200 229 257 288 343 411 490 530 596 630 696 813
ØD2 56.5 69.5 79.5 102.5 129.5 149.5 202 255 310 355 397.5 452.5 500 603
H1 105 113.5 116 136.5 163.5 177 209.5 239.5 298 300 345 370 410 480
H2 14.5 14 14 14 14.5 19 23.5 22 24.5 25.5 32 32 34 43
W1 42.5 47 47 57 68 70 85 109 131.5 127 166 179 189.5 210
W2 39 44 44 54 63 65 79 104 127 120.5 160 171 180 201

(Unit : mm)

SIZE ELECTRIC ACTUATOR
WITH HANDWHEEL WITHOUT WITH HANDWHEEL
2" OM2 OMA
2-1/2" OM2 OMA
3" OM2 OMA
4" OM3 BM2
5" OM3 －
6" OM4 －
8" OM4 －
10" OM5 －
12" OM6 －
14" OM7 －
16" OM －



ELECTRIC ACTUATOR Single-phase Three-phase
110V 220V 220V 380V 440V
BM2 V V V V V
OMA V V X X X
OM2 V V V V V
OM3 V V V V V
OM4 V V V V V
OM5 V V V V V
OM6 V V V V V
OM7 V V V V V
OM8 V V V V V
